| 品牌：3ctest | 型号：DVS1188A | 加工定制：是 | ||||
| 上升时间：1-5us | 触发方式：自动 | 电压：DC50 V | ||||
| 频率：100 Hz | 适用范围：电子产品抗扰度测试 |

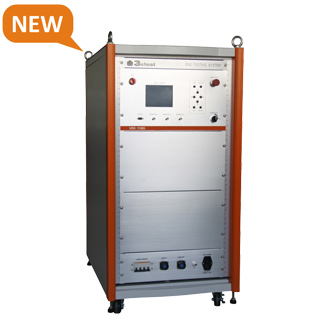

苏州泰思特电子科技有限公司
|
DVS1188A技术数据 |
||
|
输出电压 |
0V - 60V |
|
|
输出电流 |
0A - 20A，连续 |
|
|
峰值电流 |
40A，*大 100ms |
|
|
频率范围 |
DC - 100kHz |
|
|
供电电压 |
220V AC |
|
|
尺寸 |
19"/ 22U |
|
|
重量 |
约 89kg |
|
|
一般技术数据 |
||
|
源阻抗 |
Zi = <10mohm |
|
|
电压偏移 |
< 1V任意负载情况下（包括冲击电流）100us 内，可恢复*大漂移的63% |
|
|
电压波动 |
Ur <0.2V p-p，*小频率 400Hz |
|
|
频率范围 |
0—100kHz |
|
|
正弦信号输出 和频率的关系 |
Vpp *大 16V（频率*高 20kHz） |
|
|
Vpp *大 10V（频率*高 30kHz |
||
|
Vpp *大 6V （频率*高 50kHz） |
||
|
Vpp *大 3V，(频率*高 100 kHz） |
||
|
升压时间 |
<10us (100欧姆阻性负载) |
|
|
电压分辨率 |
模拟量(取决于控制输入) |
|
|
电压精度 |
±0.5% |
|
|
增益(可选) |
10x(默认), 1x |
|
|
控制信号 |
BNC, DB9 |
|
|
电压显示 |
±1 % + 1字 |
|
|
电流显示 |
0 to Imax ±1% + 1字 |
|
|
电流控制模式 |
峰值电压关闭 |
|
|
保险丝 |
取决于 线性功放电源 具体型号 |
|
|
输出 |
||
|
DUT +/- 供电输出 |
安全实验室大电流插头 |
|
|
外部触发 |
5-15V TTL；BNC 连接器 |
|
|
CRO 触发 |
示波器 5V TTL 信号 |
|
|
接口 |
||
|
串行接口 |
Rs232或以太网 |
|
|
任意波形测试程序 |
||
|
直流源 |
*大±60V；±20A； 两象限单极性/四象限双极性可选,电流取决于具体型号 |
|
|
功能 |
正弦波扫频脉冲 |
|
|
正弦波爬坡脉冲 |
||
|
限幅抛负载脉冲 |
||
|
快速启动脉冲 |
||
|
外部控制脉冲 |
||
|
下降和上冲脉冲 |
||
|
标准测试程序 |
ISO 7637 脉冲 2b 和脉冲 4 |
|
|
ISO 16750-2 |
||
|
Jaso Test 1 |
||
